山東中南科萊空調設備有限公司  聯系人：管經理 18653458612

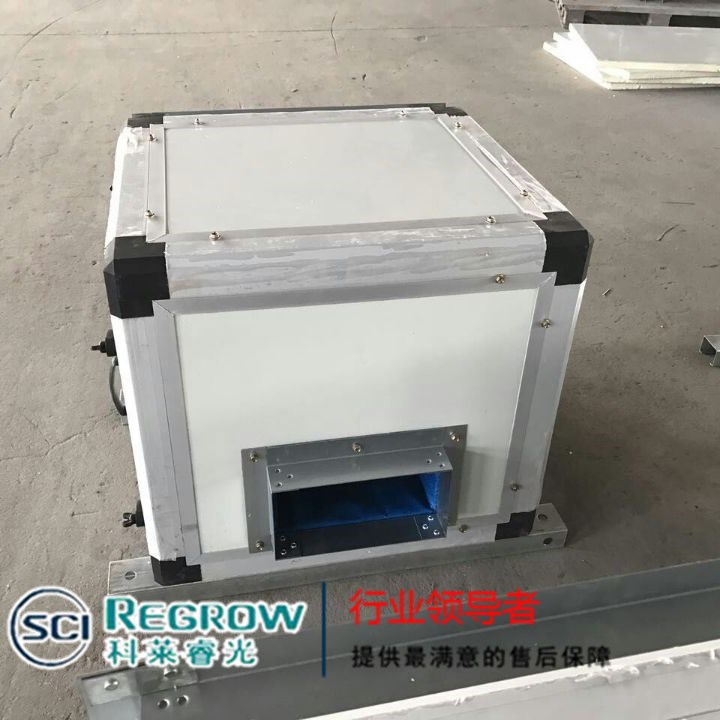

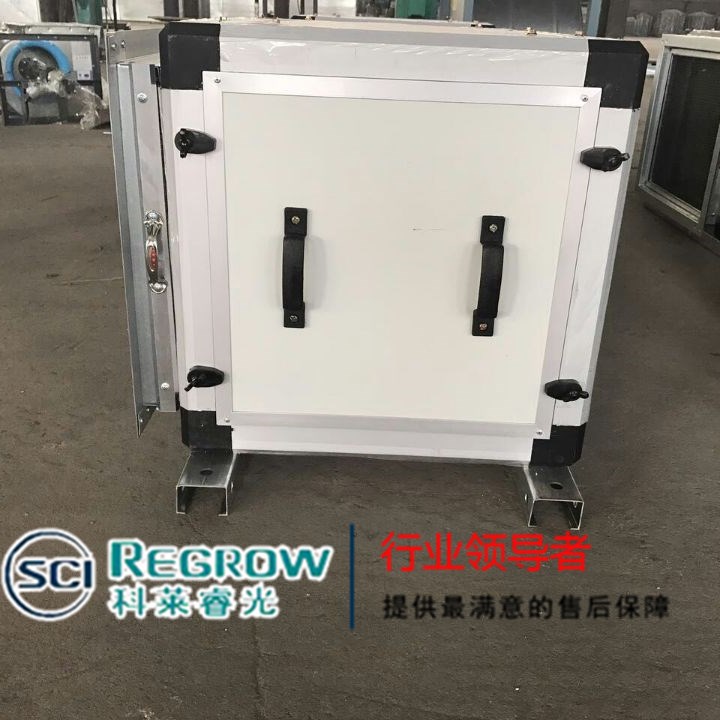

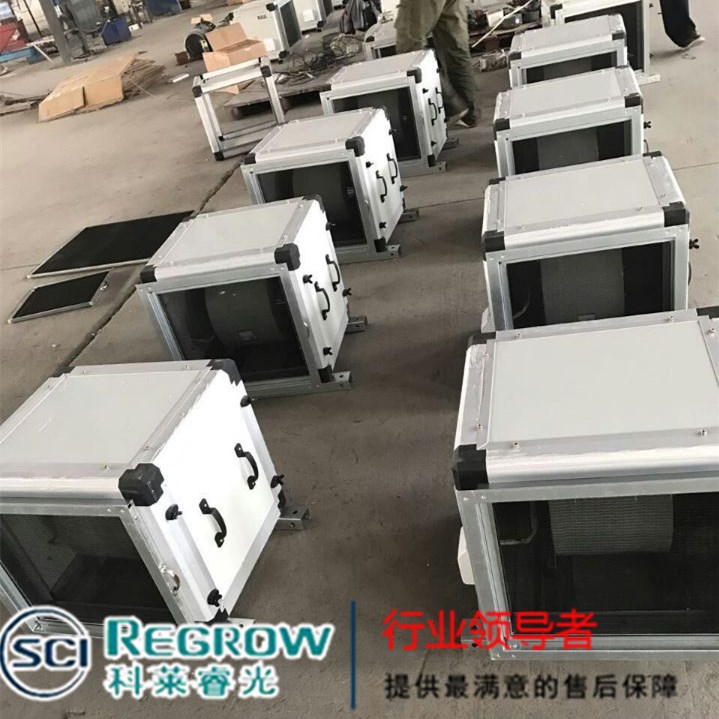

品名：HTFC-I-NO.9送風機箱

材質：碳鋼

規格：配合客戶尺寸

    山東中南科萊空調設備有限公司主要以科萊睿光為品牌，生產的HTFC系列節能低噪聲消防排煙風機箱產品結構形式分為A型和B型兩種，即電機安裝在機柜殼內的為A型，電機安裝在機柜殼外的為B型，同一機號達到不同的性能參數又分為I型和II型。

1）應用場所：可供賓館、飯店、禮堂、地下室、廠礦企業的車間、辦公樓等需要消防并通風換氣的場合使用，用戶可根據不同的場合和不同的用途選擇。

2）應用時輸送的空氣要求：氣體內不許有較黏性的物質，所含的塵土硬質粒物不大于50mg/m3。

3）輸送氣體的溫度：經耐高溫試驗，煙氣在280℃高溫情況下，連續運轉40min以上，達到消防排煙之目的。（本產品經國家消防檢測部門檢測，在溫度400℃時，連續運轉80min以上。）

型號說明

HTFC-A(B)-I(II)-№9

HTFC：表示節能型低噪聲風機箱。

A(B):A表示通風用，電機內置；B表示消防用，電機外置。

I（II）：I表示電動機為單速；II表示電動機為雙速。

№9：風機型號。

注：訂貨時還應注明風機的進出風口位置編號。

1. 排煙風機箱選用控制參數為風量、全壓、效率、噪聲以及電機功率等。有離心式和軸流式。

2. 通風機由于設置了風機箱，有利于消聲。

3. 通風機選型時，應考慮管路系統的漏風損失、計算誤差，以及通風機實際風量、風壓的負偏差，一般采用風量為1.05～1.1，風壓為1.10～1.15 的安全系數。但也不采用過大，以防止通風機長期處在低效率區運行。

4. 注意管網阻力特性與通風機特性的匹配關系。為使通風機能穩定運行，應使通風機在其最高效率點附近工作, 通風機的工作點位于性能曲線中全壓峰值點的右側（即大風量側，且一般位于全壓峰值的80%）。

排煙風機箱特點：

1、品種、規格多、風量、風壓選擇范圍廣；

2、配有多方位進出風口，機組可采用吊頂式、落地式安裝，便于安裝同時利于工程設計；

3、機組具有噪聲低、震動小、風量大、體積??；

4、采用全金屬可拆卸框架和內帖隔熱吸聲板，可現場拆裝，安置靈活；

5、風機箱有消防排煙型和通風型兩種類型。消防排煙型采用耐高溫結構板、電動機及傳動部件均安置在風機箱外端，可排放280℃以上的高溫煙氣連續運行100分鐘以上。

HTFC-I-№9節能低噪聲風機箱性能參數表?

轉速（r/min）工況風量（m3/h）靜壓（Pa）配用電動機噪聲dB（A）重量（Kg）型號功率

1600 12 2270

2600 499

515 Y802-4 0.75 61 118

3

4

5 3160

3530

3980 510

483

453 Y90S-4 1.1 63 122

1450 1

2 2050

2355 415

422 Y801-4 0.55 59 117

3

4

5 2860

3230

3600 419

398

372 Y802-4 0.75 61 118

1250 1

2 1770

2030 309

314 Y712-4 0.37 55 115 3

4

5 2465

2785

3150 312

295

277 Y801-4 0.55 56 117

      山東中南科萊空調設備有限公司以科萊睿光為品牌主要生產風機盤管、3C消防排煙軸流風機、3C防火閥、3C排煙風機箱、鍍鋅板風管、鋁合金風口、混流風機、不銹鋼水箱、吊頂式組合機組、消聲器靜壓箱等設備，我公司生產的設備銷往全國各城市，在建筑業中名譽很好，很多客戶都指定我們中南科萊品牌。
