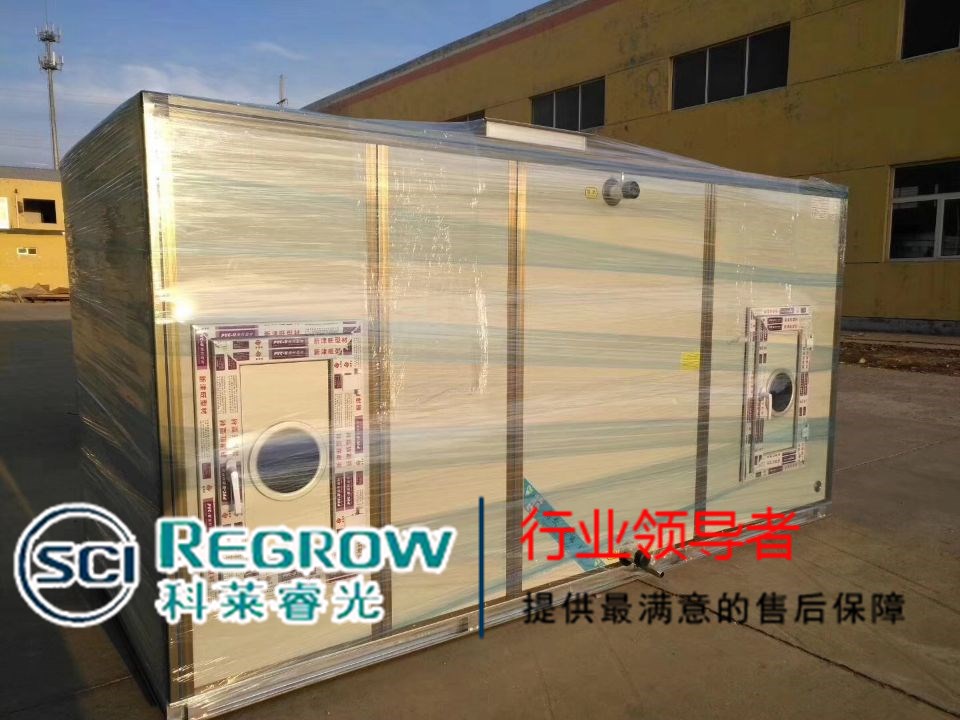

品名：組合式空調機組

材質：鋁合金碳鋼

規格：按客戶尺寸

一、概述：

山東中南科萊空調設備有限公司以科萊睿光組合式空調機組設有先進的生產技術作業流水線，采用先進的CAD空調設計軟件，有嚴密的QC監控系統，嚴格遵循ISO9001質量管理體系的規定進行管理。共有三大系列一百多種規格，本系列產品具有結構新穎、外形美觀、功能齊全、組合靈活、運行平穩、設計簡潔實用、安裝維護方便等特點，它既可單獨使用，也可與風機盤管配套補充新風，以滿足舒適空調的要求。

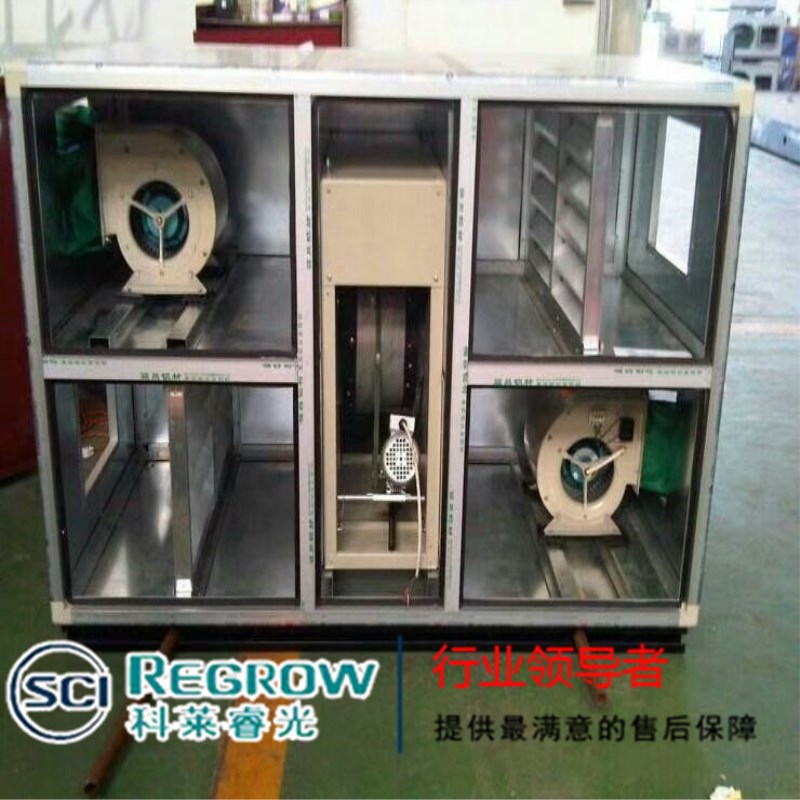

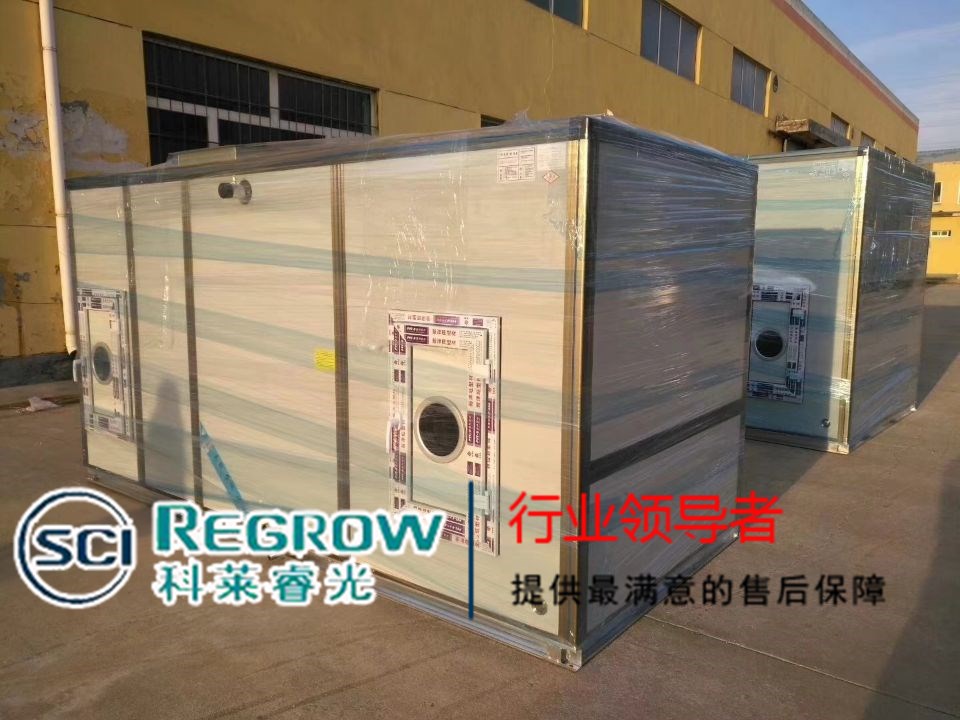

組合式空調機組主要有新回風混合段、過濾段（粗效、中效、亞高效、高效四種形式）、中間段、表冷段、加熱段（熱水、蒸汽、電三種形式）、加濕段（噴淋、高壓噴霧、干蒸汽加濕、濕膜加濕等）、噴淋段、風機段、消聲段、出風段等段組成，可供用戶選擇。機組箱體為可拆裝式結構，機組結構外部為特制鋁合金框架，內部結構為優質鋼骨架，并進行了防腐處理，面板全部采用雙層優質彩鋼板，框架與彩鋼板之間有良好的密封措施。風機出口與箱體之間采用軟連接，風機、電機平臺下部裝有減震器，從而使整臺機組振動和噪聲減少到最低值，規范的片距和水路流程，良好的加工工藝，使換熱器換熱效率高、重量輕、水阻力小、使用壽命長，以滿足各種場合的使用要求。機組外表美觀，內部堅固耐用，使用性能優越。

二、結構特點

外型流暢---平接型面板，表面連接平整，清晰流暢，美觀大方。

氣密性優---采用發泡密封膠條連接，確保漏風量低于3%。

結構可靠---采用特制鋁合金框架結構，具有高強度及美觀的優點。

防銹力強---采用優質彩鋼板作面板，確保耐用可靠。

保溫性好---機組面板采用聚苯乙稀保溫彩鋼板，具有導熱系數小，保溫性能好等優點。

噪聲低---采用低噪聲前傾多翼雙進風外轉子離心風機或雙進風離心式外拖風機，噪聲低、效率高。

換熱效率高---換熱器采用銅管套鋁片結構，熱效率高，氣流效果好。

可變風量---可采用變頻器控制，達到無級調速、軟起動、節能等效果。

智能化---機組可內置起動控制，自動控制元件、控制閥門等，具有安裝快捷簡便、自動化程序高等特點。

（一）機組框架

機組采用框架式結構，其特點如下：

1、機組框架采用高強度復合式鋁合金型材，選用中外合資涿州龍馬鋁型材有限公司鋁型材，表面經硬化及磨耗處理，機械強度卓越，尺寸準確。

2、鋁合金層的陽極化保護膜使其外觀更佳、更耐腐蝕、耐高溫。

3、機組內骨架為鋼結構，并作防腐處理。因此該結構堅固耐用。

4、整個機組框架結構合理，無冷橋，其絕熱性能表現卓絕、具有良好的氣密性，檢修和拆裝都極為方便；特別是對于大型和超大型機組結構，易于進行現場組裝。

5、機組的箱板采用了獨特的結構，幾個易產生冷橋的部件都采用了新型材料，作了特殊的處理，使機組無凝露現象產生。

（二）雙層面板

機組面板為標準的雙層彩鋼板，面板與內骨架、外框架之間用橡塑密封條和玻璃膠密封，密封性能良好。此雙層面板有如下結構特點：

1、內外面板采用阻燃性能好的上海寶鋼優質鍍鋅板，經四面噴塑處理。

2、內外板之間的保溫材料為高密度阻燃聚苯乙烯高壓發泡塑料，厚度為30mm或50mm，其隔音和隔熱性能均較高，使用多年不易變質。此種結構的雙層板在保溫、防火、強度、剛性、潔凈度和隔聲等各方面都具有最佳性能，傳熱系數小，耐高溫，耐腐蝕，在應用于各種工況時均無外殼凝水現象。

（三）風機

風機為雙進風前傾多翼外轉子離心風機或外拖風機，風機葉輪全部經嚴格動、靜平衡試驗和嚴格的質量檢驗，風機具有空氣動力性能優越、能耗省、運轉平穩，振動小，效率高，噪聲低等優點。

風機型號齊全，可滿足不同場合的風量、風壓要求。根據參數用計算機進行電腦選型，可獲風機的最佳工作點、風機功率和噪音級。

配套風機采用山東順凱空調風機有限公司生產的“順凱”牌風機。

電動機采用Y系列封閉式自扇冷式鼠籠型三相異步電動機，外殼防護等級為IP44，絕緣等級為B級。電動機振動小、噪聲低、效率高、節能、運行安全可靠。

電機采用衡水電機股份有限公司生產的“猛牛”牌電機。

機組的風機與電機平臺底面配有減振裝置，風機出風口與柜體均采用柔性連接，從而使得整個機組的振動和噪聲減到最低，以滿足各種場合的使用要求。

（四）表冷器、加熱器

表冷器、加熱器均依據用戶要求和實際的需要，利用電腦軟件進行專門設計，完全自動化流水線生產，以確保表冷器、加熱器最大程度的符合用戶現場工況的要求。以水為介質的表冷器、加熱器（冷熱兩用）采用銅管套鋁翅片結構，翅片為正弦波紋狀，交錯方式排列。它由高速沖片機及送料、引伸、沖孔、翻片、切條的復合模一次性完成，連續自動化生產。U型管半自動化生產握制，機械脹管機脹管，使之銅管與翅片緊密結合，傳熱系數大，熱效率高，進氣阻力小，能滿足最大范圍的供冷和供熱的需要。眾多不同的管路循環設計方案足以為用戶提供最佳的水流速度和合理的水流阻力。

銅管選用張家港寶稅區港翔貿易有限公司優質銅管

鋁泊采用無錫銀邦鋁業有限公司優質鋁箔

除銅管套鋁翅片表冷器、加熱器（以水為介質）外，另外還有鋼管繞鋼片（SRZ型）和鋼管繞鋁片（SRL型）結構的加熱器，熱媒為蒸汽。鋼管采用天津鋼管廠生產的鋼管，鋼片采用的衡水鋼帶廠生產的優質鋼帶，選用時可供選擇。

所有表冷器、加熱器均經過2.76MPa的打壓試驗。

（五）過濾器

機組安裝的過濾器根據甲方要求可設計粗效過濾、中效過濾、亞高效過濾、高效過濾。過濾器大框架采用優質炭素鋼板析制的異形槽為外框，內裝鋁合金小框架，框架之間用橡塑密封條密封；粗、中效過濾為袋式過濾器或板式過濾，其濾料采用天津泰達生產的優質無紡布，結構堅固、過濾效率高、密封性能好，使用壽命長，過濾袋用水清洗次數可達12次以上。

機組過濾部位都裝有容易打開的檢修門，檢修門封閉嚴密、開關方便，便于過濾器的檢查、維修和更換；過濾器根據使用環境應定期清洗，以免進風阻力太大，影響機組使用效果。

（六）風機軸承

風機軸承一般為自動調心型滾珠軸承，軸承上設有加油孔，可定期對軸承加注潤滑油。軸承的最短的工作壽命為十萬小時。

（七）機組檢修門

機組設有檢修門，其結構及型式和材料與面板匹配，具有良好的密閉性能，并且與框架連接處、箱體與部件之間采用了性能良好的絕熱材料。檢修門轉動靈活，開關方便，架架與板、檢修門與框架之間設有特別密封條，密封性能好，漏風率<3%。

（八）機組減震器

采用金屬螺旋橡膠減振器，安裝在風機、電機平臺下部。由于橡膠減震器固有頻率低，靜態壓縮量大，承載能力強，減振效果好，且性能穩定等特點。減振裝置耐油、耐水浸蝕、阻尼比小，所以機組配置減振器后，機組振動減小，噪聲低，運轉平穩。

標準機組的風機和電機安裝在鋼架的平臺上，風機的出風口采用柔性風管與機組的送風口相連，柔性風管進一步降低機組的震動。

（九）加濕器

加濕器可分為干蒸氣加濕器、濕膜加濕器、高壓噴霧加濕器等有諸廠家加濕器可供用戶選用。本次選用北京思探得電子技術公司生產的“STAND”牌干蒸氣加濕器。

（十）變風量

根據用戶要求，可選用普通型變頻器或溫控變頻器調節風速、風量，或在空調機組的進風口處，選擇配置風量調節閥，調節機組的風量。

（十一）智能化控制系統

我廠和山東工業大學天宇公司協作生產，引進美國的PLC及DDC系統元件，可實現智能化微機控制通過室內的溫濕度反應信號，傳輸給中央CPU，由CPU自動支配新風閥、回風閥的開啟角度，風機轉速及冷水泵的供水平衡來實現自動恒濕、恒溫控制。

三、安裝、使用、維護

（一）機組安裝

1、機組四周，尤其是檢查門及接水管一側應留有空間，供維修設備進出使用。

2、機組應放置在平整的基礎上（水泥或槽鋼焊成）。應高于機房地平面200～250mm，吊裝機組應向冷凝水管方向稍作3°的傾斜，以使冷凝水順利排出。

3、機房內應設有地漏，以便冷凝排放管或清洗機組時排放污水。

4、機組最下部水管為冷凝水管。與外管路正確聯接，以保證冷凝水的順利排放。

5、必須將外管路的水路沖洗干凈后方可與空調器的進出水管聯接，以免將換熱器堵塞。機組管路聯接時，不能用力過猛以免損壞換熱器。

6、用冷熱水作為介質的換熱盤管，下部為進水口，上部為出水口，用蒸氣為介質的加熱盤管上部為進氣口，下部為出氣（水）口。

7、進出水管在機組外必須裝有閥門，用以調節流量和檢修時切斷冷（熱）水源。
