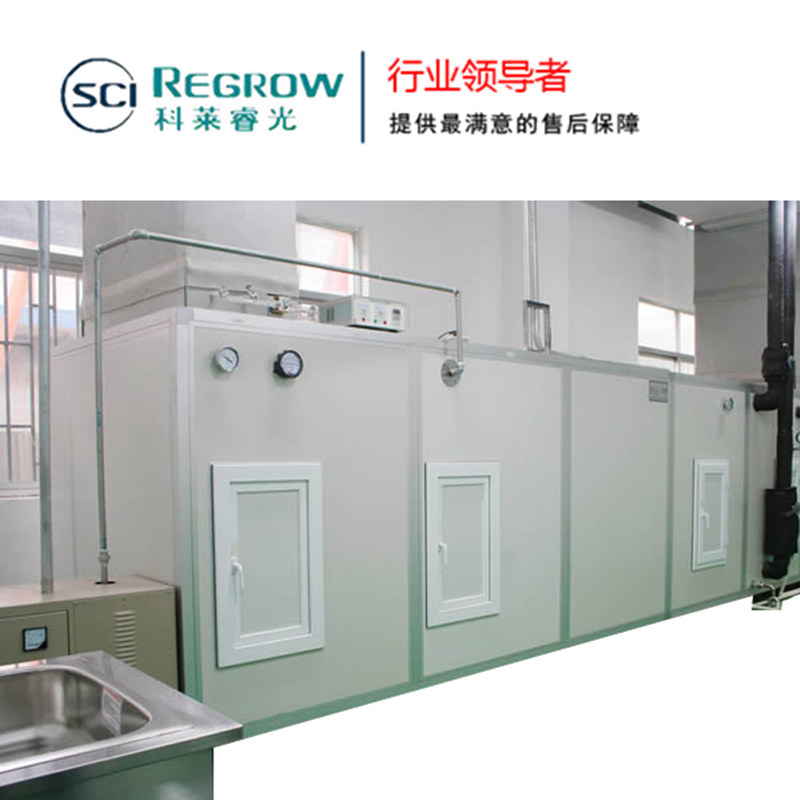

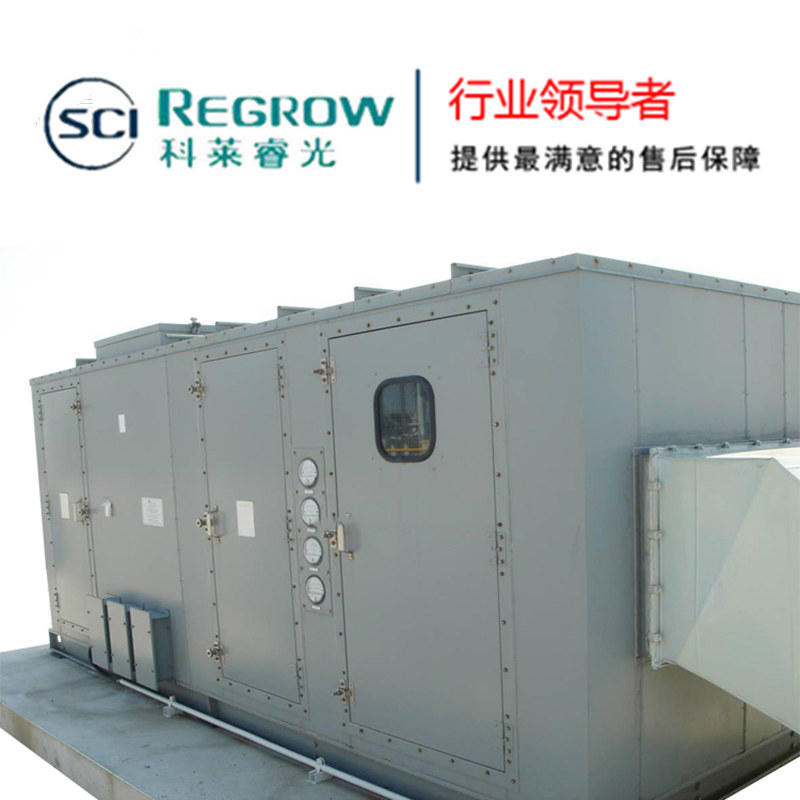

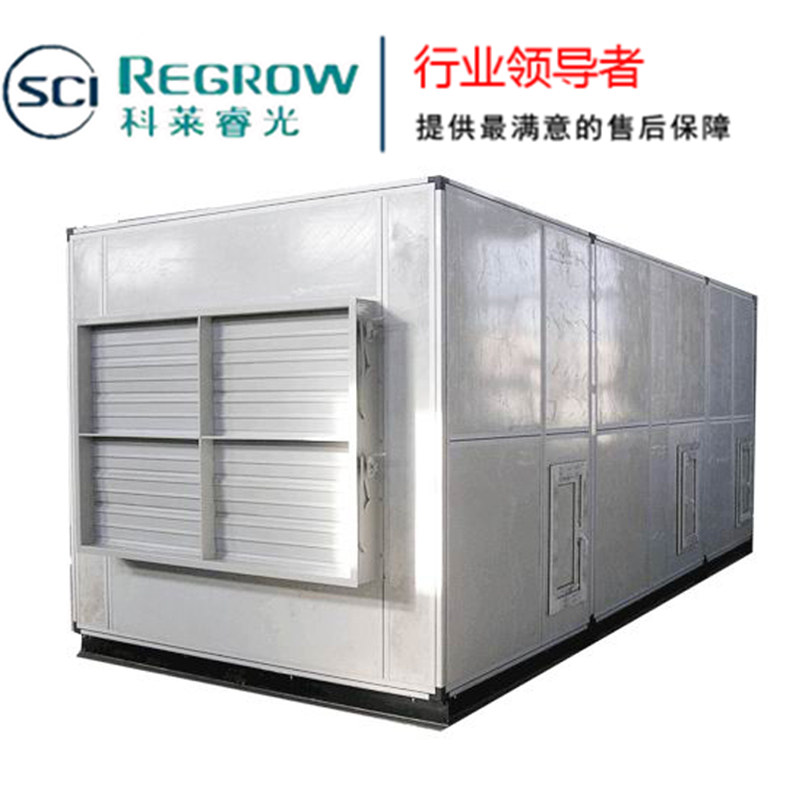

山東中南科萊空調設備有限公司 組合式式新風機組的詳細介紹：
聯系人：管經理 18653458612 中南科萊組合式空氣處理機組（組合式新風機組）空氣處理機組（新
風機組）有立式新風機組（風量從2000~60000m3/h）、臥式新風機組（風量從2000~60000m3/h）和吊頂
式新風機組（風量從1000~16000m3/h）三大系列，以滿足冷卻、加熱、加濕、除濕等各種需要，吊頂式
新風機組廣泛用于酒店、劇院、商場、辦公樓等舒適性的各種場合；亦可滿足電子、化工、醫療、制藥
、卷煙、食品、輕工等工業的需求。
組合式空氣處理機組（組合式新風機組）的特點：
框架結構: 吊頂式新風機組全部采用鋁合金框架結構，框架采用高強度鋁合金專用型材，框架的每個角
采用特殊結構的鑄件，型材與角為插入式結構連接，這種結構有如下特點：
A：機械強度好，重量輕，耐腐蝕，外形美觀，且尺寸準確。
B：結構裝配靈活，易于現場拆裝、檢修，并且使用壽命比鋼結構框架長。
面板結構: A：吊頂式新風機組面板采用內外雙層彩色鋼板結構，兩層鋼板之間沖注為高密度聚氨酯或
聚苯乙烯發泡保溫材料，具有比玻璃棉等其他保溫材料更佳的保溫性能。在各種氣候條件和工況運行時
外殼均無冷橋產生。
B：組合式新風機組面板采用特殊方法固定，并有密封材料加強氣密性及保溫性，這種面板結構在保溫
、降噪及強度方面均具有最佳性能，并適用于空氣品質要求較高的場所。
C：小型號吊頂式新風機組風機采用外轉子電機直接驅動風機，無需皮帶傳動，維護保養方便。
風機、電機: A：吊頂式新風機組采用的風機為雙進風離心風機，經過嚴格的動靜平衡試驗，運行平穩
。
B：風機軸承采用密閉性滾球軸承，預先加有潤滑油及自動調心和自動自鎖、止推等功能。正常使用可
免保養。
過 濾 器: 吊頂式新風機組采用板式粗效過濾器。濾料采用綿綸凸網，可以進行多次清洗。
表 冷 器: 表冷器的各項選定參數為CAD/coil軟件設計，標準表冷器為φ16的銅管，采用銅管串波紋鋁
翅片方法配以整體漲管將其漲緊。銅管采用交錯排列，使其有高傳熱性能，低氣流阻力和優越的抗腐蝕
性，從而保證表冷器有高傳熱系數及較長的使用壽命。
吊頂式空氣處理機組（吊頂式新風機組）性能說明（表一 ~ 表六）
1、“空調工況”是指：供冷時，進風干球溫度為27℃，進風濕球溫度為19.5℃；供熱干球溫度為21℃
。
2、“全新風工況”（100%新風）是指：供冷時，進風干球溫度為35℃，進風濕球溫度為28℃；供熱時
，進風干球溫度為-5℃。
3、冷水溫度為：供水7℃，回水12℃，熱水供水溫度為60℃。
4、表一 ~ 表六中電機功率為參考余壓值下的對應參數。機組余壓不受表列數據限制，用戶應根據實際
需要選定。
5、表一 ~ 表六中噪聲值是在消聲室內，距機組各表面約1米處（GB/T9068）測定的聲壓級噪聲值。
6、當遇到冷媒水溫度tw變化時，其冷量的修正系數α按下表：
tw 5℃ 6℃ 7℃ 8℃ 9℃ 10℃ 11℃ 12℃
α 1.15 1.075 1 0.925 0.85 0.775 0.70 0.625
7、當進風濕球溫度ts變化時，其冷量的修正系數β按下表：
ts 17℃ 18℃ 19.5℃ 20℃ 21℃ 22℃ 23℃
β 0.56 0.73 1 1.09 1.18 1.47 1.65
|
